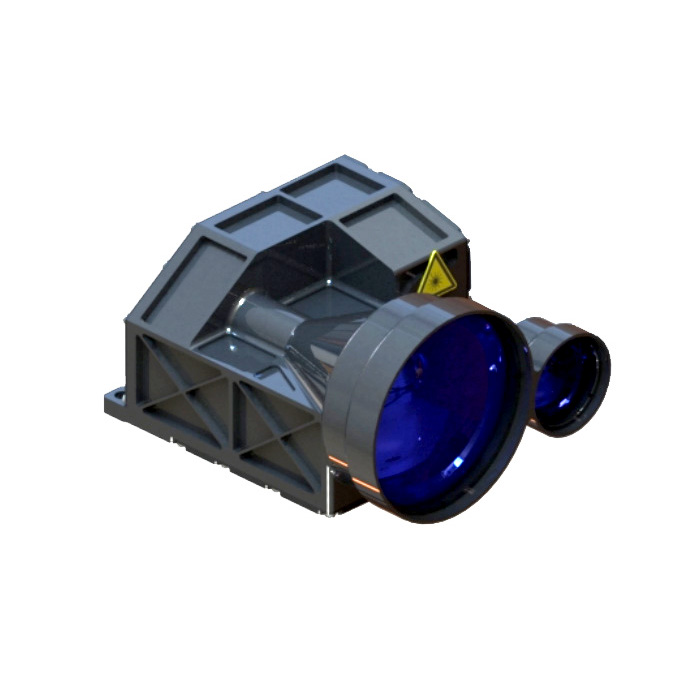

20 km RangeFinder -modul

STA-D2025Y 20 km RangeFinder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Skicka förfrågan

Gradering: 5.0

(Betygsräkning: 1)

Produktbeskrivning

Maximalt mätområde: 20000 m (fordon) 23000 m (vit byggnad) 25000 (typiskt mål)
Ranging noggrannhet ± 3M
Mätnoggrannhet ≥ 98%
Vikt ≤640g

20 km RangeFinder -modulfunktioner

1. Integrerad design av hela strukturen, chock- och vibrationsmotståndet, kretsen antar underlagers tätningsdesign, kraftisoleringsdesign, stark elektromagnetisk kompatibilitet, hög tillförlitlighet och stark miljöanpassningsbarhet;
2. Den lätta vägen är helt förseglad, dammsät och vattentät ångkonstruktion, hela processen med ultra-ren miljöproduktion, kan tillämpas på komplex miljö, låga krav för installationsmiljön, stark anpassningsförmåga;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex för STA-D2025X Laser RangeFinder-modul

Punkt	Index
Modell	STA-D2025Y
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	300m-25000m
Variationsförmåga	25000 m	Typiskt mål, synlighet ≥ 25 km
	23000m	Stort mål, synlighet ≥ 25 km
	20000m	Synlighet ≥ 25 km, mål med 0,3 reflektivitet för 2,3 m × 4,6 m fordon
Gränssnitt	Rs422
Fuktighet	≤ 80%
Alltför noggrannhet	± 3m
Noggrannhet	≥98%
Upplösning	≤50m
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	1 gång, 1Hz, 5Hz
Storlek	≤144mm × 108mm × 75mm
Spänning	22V ～ 34V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 10w
Standby kraftförbrukning	≤3w
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤640G
