3 km Range Finder -modul

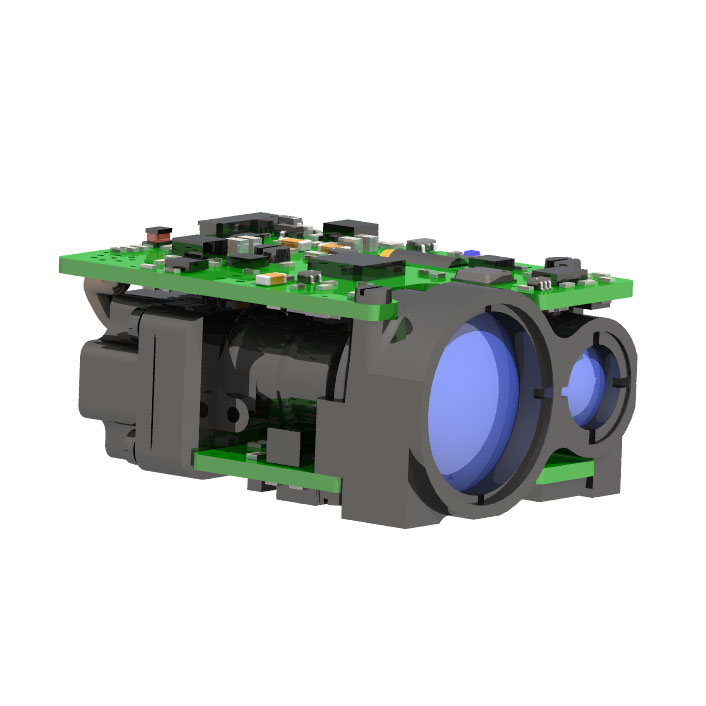

STA-D0306X 3KM Range Finder-modulen antar 1535Nm ögonsäkra erbiumglaslasermodul oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, liten storlek, hög precision och ögonsäkerhet.

Skicka förfrågan

Produktbeskrivning

Maximalt mätområde: 3000 m (2,3x2,3 m fordon) 6000 m (typiskt stort mål)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 58 g

3 km Range Finder -modulfunktioner

1. Anta självutvecklade 1535nm Erbium-glaslaser, integrerad strukturell design och multifunkttätningsinstallationsmetod på framsidan, stark felanpassningsförmåga, hög hållbarhet, lång arbetsliv och ögonsäkerhet;
2. Litet synfält, icke -termisk mottagande optisk designteknik, med god ljusbullerundertryckningsförmåga och bred temperaturprestanda.
3. Det interna gränssnittet för kretsen antar en svetstrådens direktanslutningsprocess, som är fast och pålitlig, och kan undvika kortkretsar eller dålig kontakt orsakad av lösa anslutningar, oxidation och vattenånga, förbättra produktens tillförlitlighet och livslängd.

3 km Range Finder Module Performance Index

Punkt	Index
Modell	STA-D0306X
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	15-6000m
Variationsförmåga	6000 m	Typiskt stort mål, synlighet ≥ 16 km
	3000 m	Synlighet ≥ 8 km, mål med 0,3 reflektivitet för 2,3 m × 2,3 m fordon
Gränssnitt	Rs422/ttl
Fuktighet	≤ 60%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	1 gång, 1Hz, 5Hz, 10Hz
Storlek	≤50 mm × 36,5 mm × 24mm
Spänning	4.8V ～ 8.5V / 10V ～ 14V （2 Alternativ 1）
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 2W
Standby kraftförbrukning	≤0,5w
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤58 g

Strukturinstallationsgränssnitt

3 km Range Finder -modulfunktion

● Laseravståndsfunktion;
● Strömning och temperaturuppsamlingsfunktion;
● Avståndsgrindfunktion;
● Först och sista målområdet;
● Självkontrollfunktion;

Elgränssnitt

Tvärbindningstestet mellan den övre datoränden och DF52-10p-0.8C-kontakten för RangeFinder-änden realiseras genom DF52-10S-0.8H-kontakten. PIN -definitionen av strömförsörjnings- och kommunikationsporten i RangeFinder -änden visas i följande tabell (mottagande och skickar relativt RangeFinder), och positionen för anslutningsanslutningstiftet 1 visas i figuren nedan.

PIN -definition av strömförsörjning och kommunikationsport vid RangeFinder End

Stift	Märka	Definition av elektriska egenskaper	Anteckningar
P-1	Vin+	Positiv pole för ingångs strömförsörjning	LRF strömförsörjning
P-2	Vin-	Input Power Negative Pole
P-3	Com	Input Power Negative Pole
P-4	Com	Input Power Negative Pole
P-5	Rs422_txd+	Signalutgång	Range Finder till övre dator
P-6	Rs422_txd-	Signalutgång	Range Finder till övre dator
P-7	Rs422_txd-	Signalingång	Övre dator till RangeFinder
P-8	Rs422_txd+	Signalingång	Övre dator till RangeFinder
P-9	Ttl_rxd	Signalingång	3.3V TTL
P-10	Ttl_txd	Signalutgång	3.3V TTL
