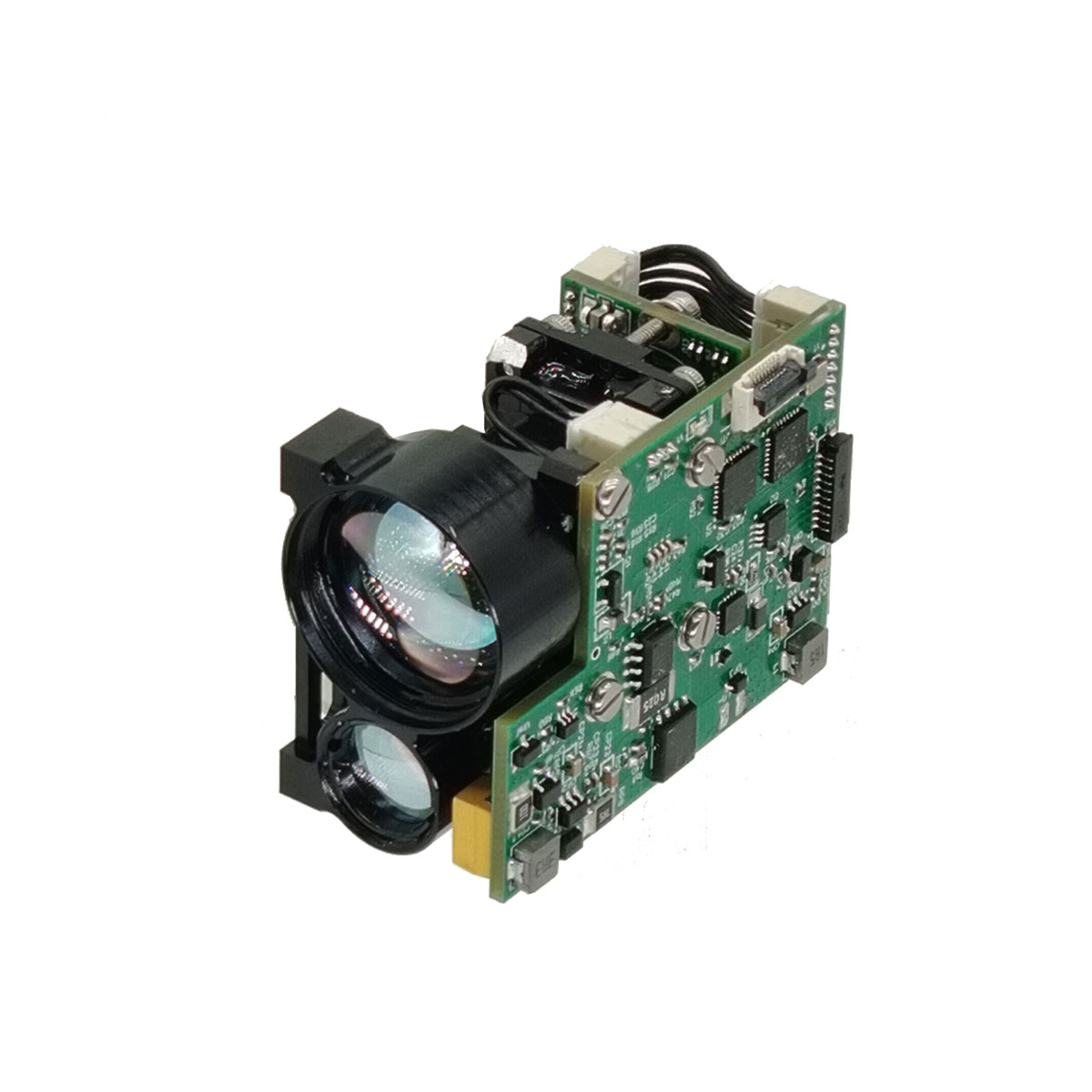

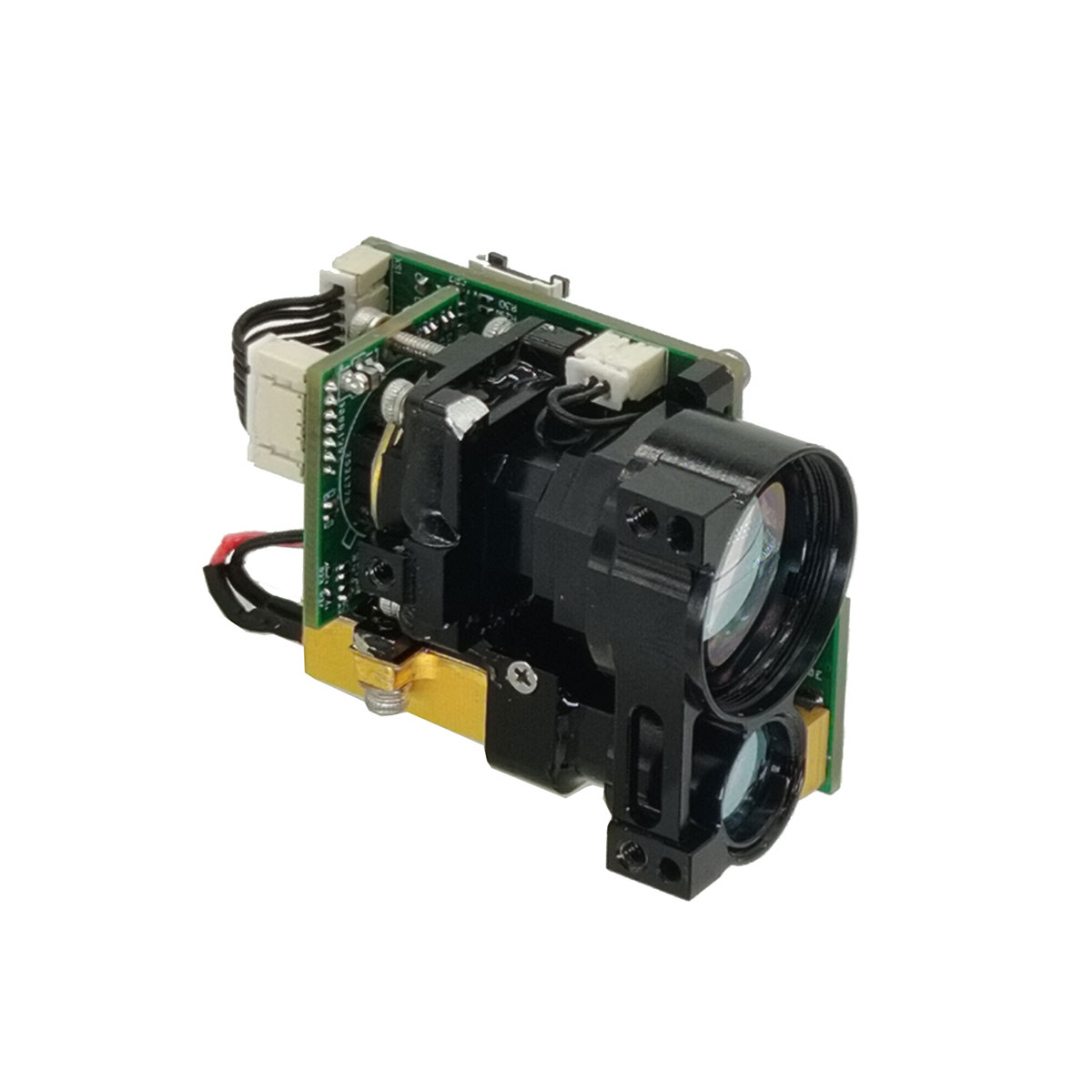

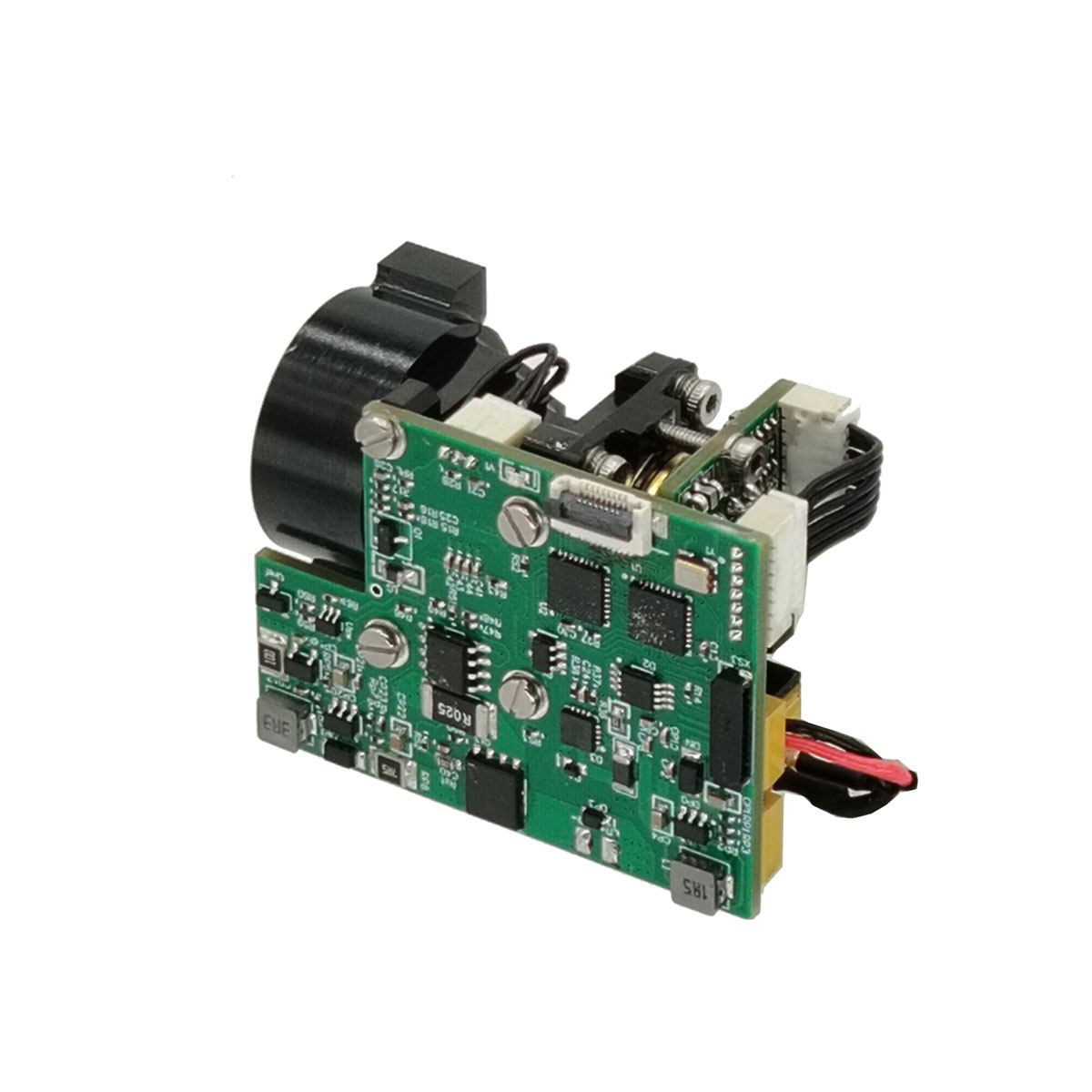

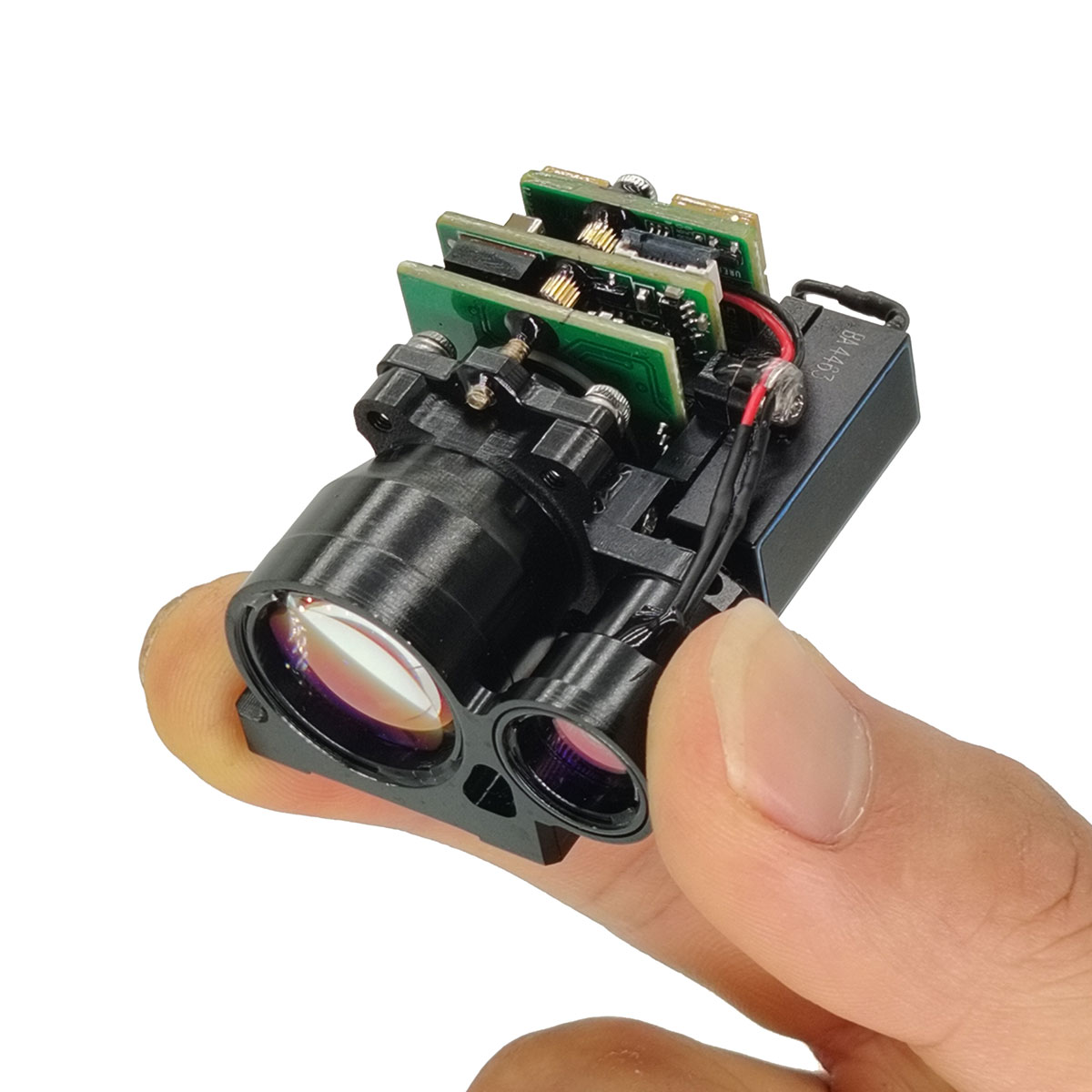

4 km laseravståndsmodul för UAV -pod

Rangeprestanda: 4000 m (2,3x2,3 m mål), 7000 m (maximalt intervall)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 57 g

1. Integrerad konfigurationsdesign och frontänd ansikte multi-punkts tätningsinstallation, stark antimalansförmåga, hög hållbarhet, lång arbetsliv, ögonsäkerhet;
2. Använda icke-termisk mottagande optisk designteknologi, med god optisk brusundertryckningsförmåga, nära avstånd från prestanda och hög och låg temperaturoptisk prestanda;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Termisk avbildning, nattvision och andra handhållna mobila enheter
Gränsobservation och övervakningssystem
Sensorkit för UAV -skidor och UGV: er

a) Enkel maximal kontinuerlig tidningstid: ≥35min;
b) Den maximala intervalltiden för kontinuerlig avståndsmätning igen: ≤15s.
Laseroptisk axelstabilitet ≤ 0,1 mad (fullt temperaturområde);
Icke-parallellism av laseroptisk axel till installationsreferensen ≤0,25 mrad;

Kommunikationsgränssnitt RS422/TTL -kommunikation;
Baudhastighet: 115200;
Databitar: 8;
Startbit: 1;
Stoppbit: 1;
Paritetsbit: Ingen;
b) extern kontakt;
Den övre datorsidan inser tvärbindningstestet med DF52-10S-0.8-kontakten på RangeFinder-sidan genom DF52-10P-0.8C-kontakten.

Tabell 1 -stiftdefinitioner
