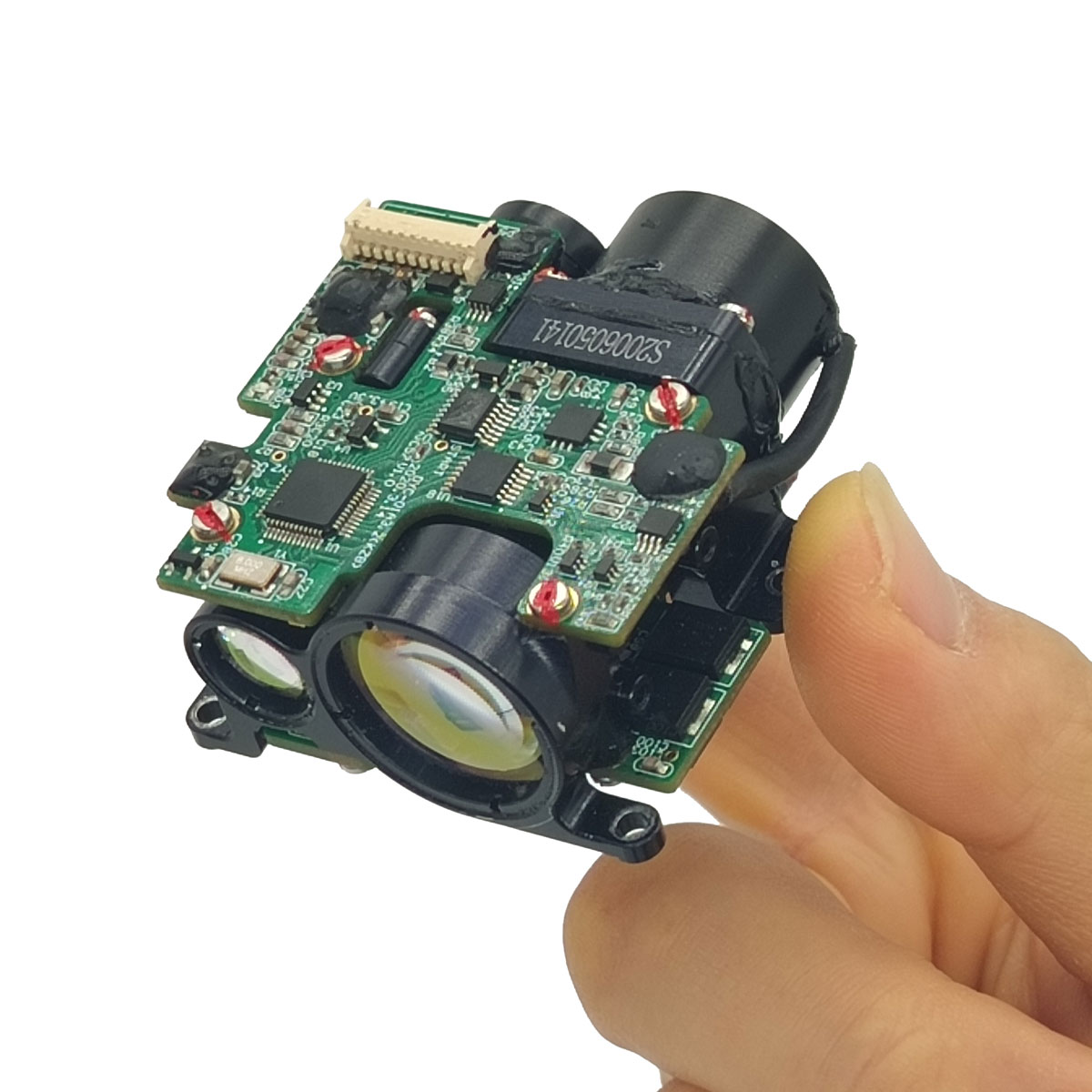

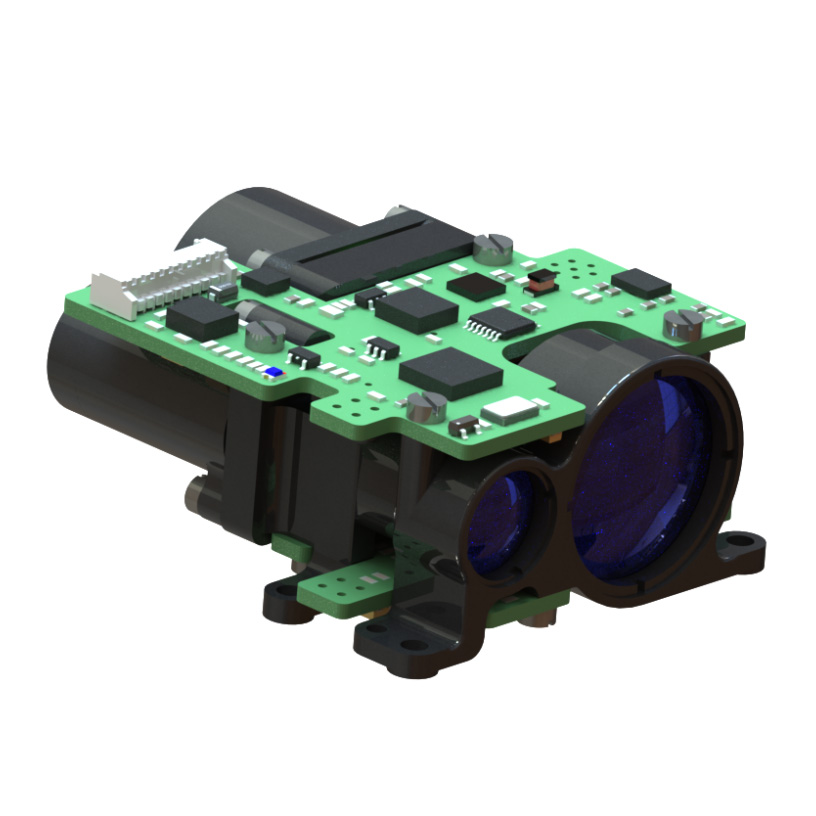

4 km Range Finder -modul

STA0407X 4KM Range Finder-modulen antar 1535Nm ögonsäkra erbiumglaslasermodul oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, liten storlek, hög precision och ögonsäkerhet.

Skicka förfrågan

Produktbeskrivning

Maximalt mätområde: 4000 m (2,3x2,3 m fordon) 7000 m (vit vägg)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 75 g

4 km Range Finder -modulfunktioner

1. Integrerad konfigurationsdesign och frontänd ansikte multi-punkts tätningsinstallation, stark antimalansförmåga, hög hållbarhet, lång arbetsliv, ögonsäkerhet;
2. Använda icke-termisk mottagande optisk designteknologi, med god optisk brusundertryckningsförmåga, nära avstånd från prestanda och hög och låg temperaturoptisk prestanda;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex för STA-D0407X Laser RangeFinder-modul

Punkt	Index
Modell	Stag407x
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	50-7000m
Variationsförmåga	7000 m	Stort mål, synlighet ≥ 16 km
	4000 m	Synlighet ≥ 8 km, mål med 0,3 reflektivitet för 2,3 m × 4,6 m fordon
Gränssnitt	Rs422
Fuktighet	≤ 60%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	1 gång, 1Hz, 5Hz, (10Hz valbar)
Storlek	≤57 mm × 50mm × 30mm
Spänning	10V ～ 14V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 3W
Standby kraftförbrukning	≤1W
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-50 ℃～+70 ℃
Vikt	≤75 g

Strukturinstallationsgränssnitt för STA-D0407X Laser RangeFinder-modul

Mätsensor för elektriskt gränssnitt

De elektriska gränssnittskraven är följande:
Strömförsörjningsspänning: 10V ~ 14V;
Genomsnittlig strömförbrukning: ≤ 3W;
Standby kraftförbrukning: ≤ 1W;
Den övre datoränden är tvärbundet med Rangefinder-änden genom en 10-pin-kontakt med ett avstånd på 1,25 mm. PIN -definitionen av strömförsörjnings- och kommunikationsporten vid RangeFinder -änden visas i följande tabell (mottagning och sändning är relativt RangeFinder), och positionen för stift 1 på kontakten visas i följande figur.

PIN -definition av strömförsörjning och kommunikationsport vid RangeFinder End

Stift	Märka	Definition av elektriska egenskaper	Anteckningar
P-1	Vin+	Positiv pole för ingångs strömförsörjning	Övre datorströmförsörjning
P-2	Vin-	Input Power Negative Pole	Övre datorströmförsörjning
P-3	Nc	Nc
P-4	Rs422_txd+	Signalutgång	Avståndsmätningsmaskin till övre dator
P-5	Rs422_txd-	Signalutgång	Avståndsmätningsmaskin till övre dator
P-6	Rs422_txd-	Signalingång	Mätmaskin för övre dator till distans
P-7	Rs422_txd+	Signalingång	Mätmaskin för övre dator till distans
P-8	Rs422_GND	Rs422 jordtråd
P-9	Bedöma	Dataport	Internt felsökning
P-10	Svinka	Klockhamn	Internt felsökning
