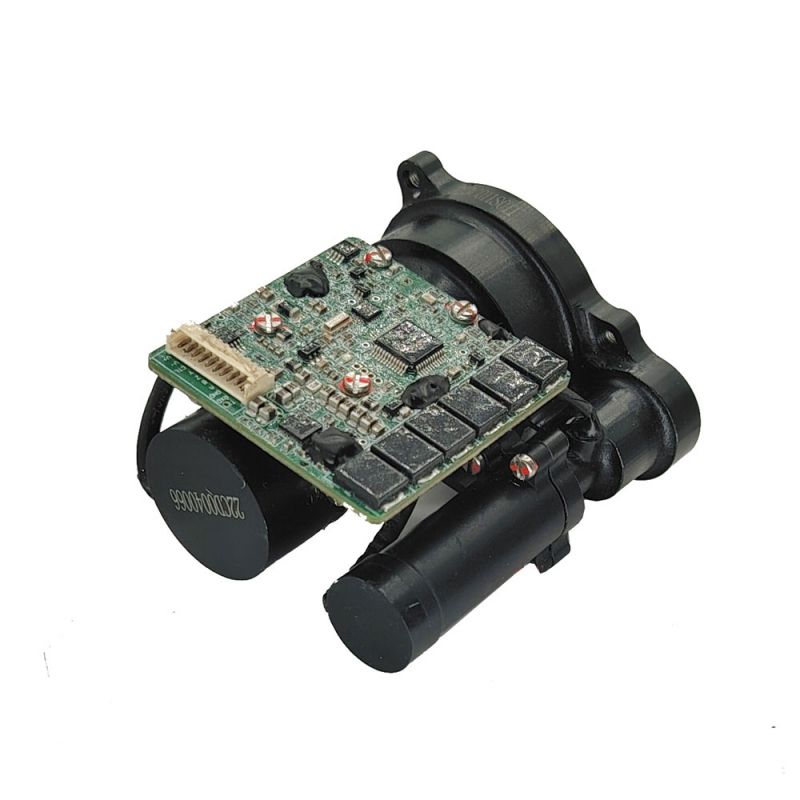

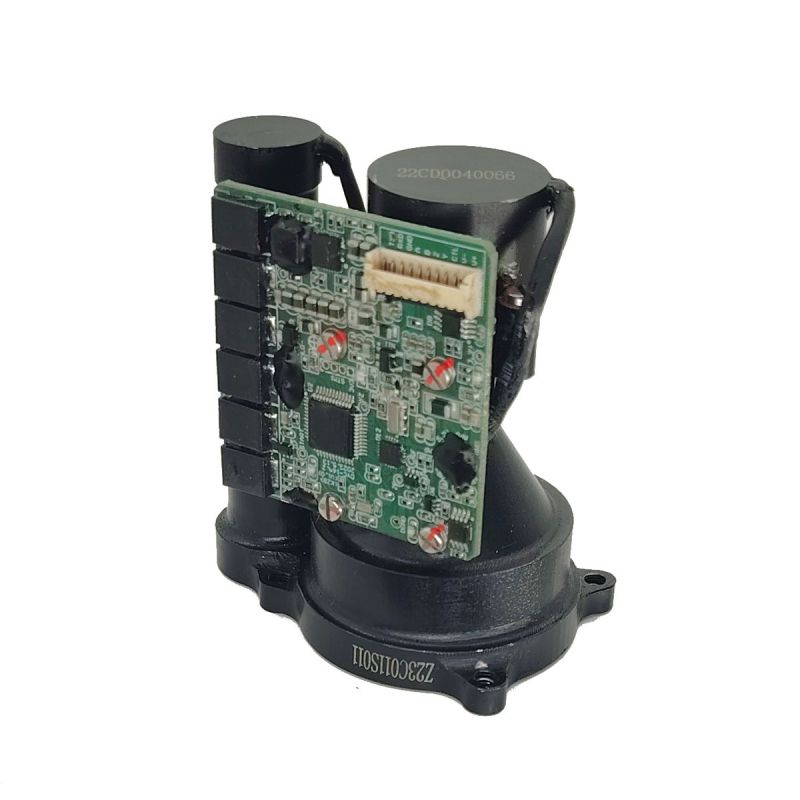

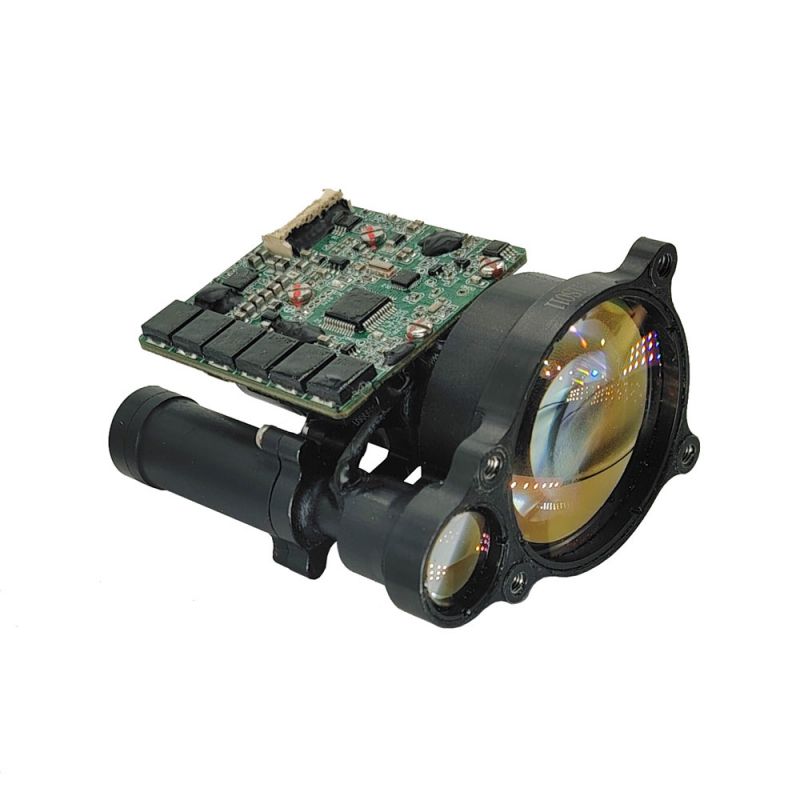

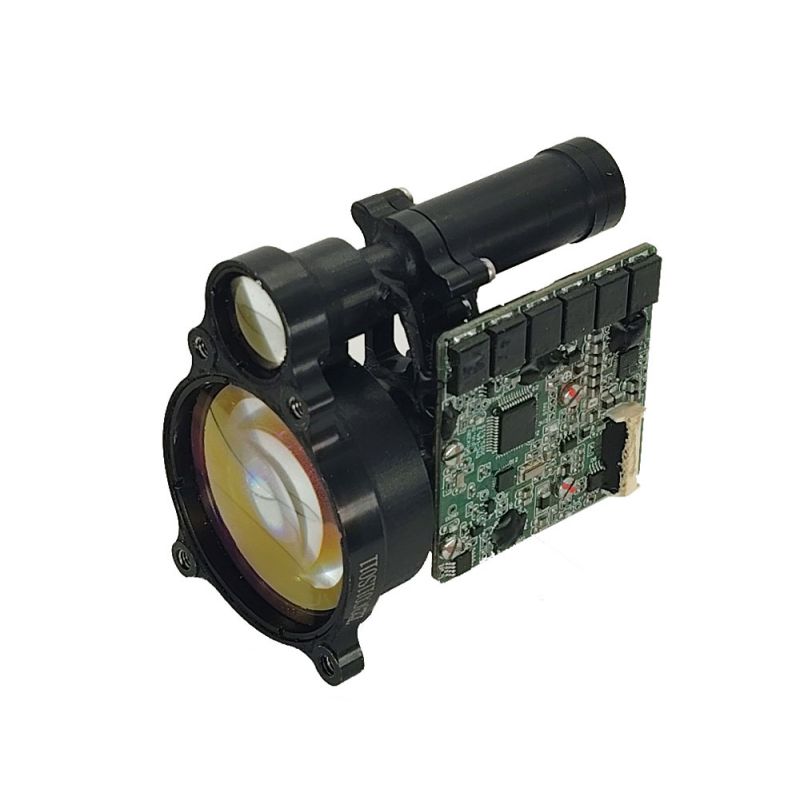

9 km Range Finder -modul

STA-D0912Y 9 km Range Finder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Skicka förfrågan

Produktbeskrivning

Maximalt mätområde: 9000 m (fordon) 12000 m (vägg)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤102g

9 km Range Finder -modulfunktioner

1. Integrerad design av hela strukturen, chockmotstånd, vibrationsmotstånd, hög tillförlitlighet, stark miljöanpassningsbarhet;
2. Användningen av unika Erbium Glass Laser Integrated Configuration Design och End-Face Multi-Point tätningsinstallation, hög hållbarhet, lång arbetsliv, ögonsäkerhet;
3. De interna gränssnitten i kretsen använder alla svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av anslutning, oxidation och vattenånga på kontakten och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex

Punkt	Index
Modell	STA-D0912Y
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	80m-12000m
Variationsförmåga	16000m	Typiskt mål, synlighet ≥ 25 km
	12000 m	Stort mål, synlighet ≥ 25 km
	9000m	Synlighet ≥ 25 km, mål med 0,3 reflektivitet för 2,3 m × 4,6 m fordon
Fuktighet	≤ 80%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Upplösning	≤50m
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	En gång 1Hz, 5Hz
Storlek	≤66mm × 59mm × 42mm
Spänning	5V ～ 14V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 3W
Standby kraftförbrukning	≤0,01W
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤102g

Strukturinstallationsgränssnitt

Elgränssnitt

Den övre datoränden inser tvärbindningstestet med RangeFinder genom 10Pin-kontakten. PIN -definitionen av strömförsörjning och kommunikationsport vid RangeFinder -änden visas i följande tabell, och positionen för anslutningsanslutningen stift 1 visas i följande figur.

PIN -definition av strömförsörjning och kommunikationsport vid RangeFinder End

Stiftnummer	Antal	Definition av elektriska egenskaper	Anteckningar
P-1	Vin+	Input Power Positiv	Strömförsörjning
P-2	Com	Negativ ingångsstol	Strömförsörjning
P-3	Power_ctl	Låg effektkontrollport	Upphängd eller hög (3V ~ 9V) effektiv
P-4	Rs422_txd+	Signalutgång	RangeFinder för att vara värd för datorn
P-5	Rs422_txd-	Signalutgång	RangeFinder för att vara värd för datorn
P-6	Rs422_txd-	Signalingång	Övre dator till RangeFinder
P-7	Rs422_txd+	Signalingång	Övre dator till RangeFinder
P-8	Gard	Jordtråd	Jordtråd
P-9	Ttl_rxd	Signalingång	3.3V TTL
P-10	Ttl_txd	Signalutgång	3.3V TTL

Anslutningsanslutning 1 Pin Position

Programvara
Data

Dataöverföringen mellan RangeFinder och den övre datorn innehåller följande innehåll:
● Kontrollkommando: inklusive enstaka, 1Hz -instruktion, 5Hz -instruktion, frågeställning osv.
● Returnera data: inklusive avståndsinformation, omgivningstemperatur, status i intervallet, etc.
Datautbytet mellan RangeFinder och den övre datorn antar Rs422/TTL (tvåval 1), och dess egenskaper är följande:
● Baudhastighet: 38400 (fabrik)/9600/57600/115200;
● Byte -struktur: låg ordning i framsidan, hög ordning i ryggen;
● Byte-komposition: 1-bitars startbit, 8-bitars datarit, ingen check, 1-bitars stoppbit.

Information

Formatet för kontrollkommandoinformationen visas i följande tabell.

Kontrollkommandoinformation mottagen av RangeFinder

Byte	Illustrera	Byte data (kommandoord, data, check bitar)	Anteckningar
1	Ramrubrik	0x55
2-5		1 Ranging: 0xf2 0x00 0x00 0xf2	Feedbackdata visas i tabellen nedan
		1Hz Ranging: 0xf3 0x01 0x00 0xf2
		5Hz Ranging: 0xf3 0x02 0x00 0xf1
		Stoppning: 0xf3 0x00 0x00 0xf3
		BAUD RATE SETTION: 0xf6 _ _0xxx	____ Ställ in baudhastigheten/100 (hexadecimal representation), där 0xxx är en XOR av 2-4 byte
		Självkontrollkommando: 0xf0 0x00 0x00 0xf0	Feedbackdata visas i tabellen nedan
		Frågeinstruktion: 0xf8 0x00 0x00 0xf8	Feedbackdata visas i tabellen nedan
		Inställning av grindvärde: 0xf4 ___ ___ 0xxx	___IS SET STROBE -värdet (hexadecimal representation) och 0xxx är exklusiv eller 2 till 4 byte.
6	Ramens slut	0!

Reterdata för RangeFinder är uppdelade i regelbundna data och självtestdata.
● Regelbundna data: inklusive antalet mål, mätavstånd, avståndsmätare status etc. Se tabellen nedan.
● Frågedata: inklusive omgivningstemperatur, status i intervallet, etc. Se tabellen nedan.

Konventionella data som returneras efter distansmätningsmaskiner

Byte	Illustrera	Byte värde (hexadecimal)
1	Rubrik	0!
2	Antal mål
3	Hög byte av första målavståndsinformation
4	Låg byte av första målavståndsinformationen
5	Första måldistansinformationens decimalsiffror	Två decimaler efter decimalpunkten
6	Hög byte av slutinformation för målavstånd
7	Låg byte av slutmåldistansinformation
8	Senaste måldistansinformation Decimalsiffror	Två decimaler efter decimalpunkten
9	Ranging Status Byte	Statusord, se tabell nedan
10 ~ 13	Antal ljusaffekt
14	Kontrollera ordet	Byte 2-13 xor
15	Ramens slut	0x55

Betydelse av statusord

Serienummer	Byte 9	Betydelse
1	0xf2	1
2	0xf3	1Hz sträcker sig
3	0xf4	5Hz Ranging
4	0xf5	Sluta

Frågedata som skickas tillbaka av RangeFinder

Byte	Illustrera	Byte värde (hexadecimal)
1	Ramrubrik	0xcc
2	Beredskap	Beredskap
3	Omgivningstemperaturbyte	8-bitars signerat nummer, enhet: ℃
4	Självtestinformation byte	0x 00 anger frågan om frågeställning 0x 03 indikerar att självkontrollljuset är normalt 0xFF indikerar onormalt självdetekterat ljus
5	Hög intensitet arbetsstatusbyte	1: Normal driftsläge flaggbit 0: Högintensiv arbetsläge flaggbit
6	Avstånd Strobe Value High Byte	Hexadecimal representation
7	Låg byte av avståndsgrindvärde	Hexadecimal representation
8	Baud rate hög byte	Hexadecimal representation, baud rate är loopback data * 100
9	Baud Rate låg byte
10	Antal ljus är 8 bitar högt	Hexadecimal representation
11	Antal ljus är 8 bitar högt
12	Antal ljus med låga 8 bitar
13	Antal ljus med låga 8 bitar
14	Kontrollera ordet	Byte 2-13 xor
15	Ramens slut	0x55

Baudhastighetsinställningar

BAUD RATE SETTION Operation Method:
A.Send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" Kommando till laserområdet Finder, i .e. Ställ in baudhastigheten på 9600 bps; RangeFinder returnerar "CC 01 19 00 01 00 00 00 60 00 00 00 79 55", "0x 00 0x 60" indikerar att den nuvarande baudfrekvensen har ställts in på 9600 bps;

B.Send "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" Kommando till laserområdefinder, i .e. Ställ in baudhastigheten till 38400 bps; RangeFinder returnerar "CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55" och "0x 01 0x 80" indikerar att den nuvarande baudhastigheten har ställts in på 38400 bps;

C.SEND "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" Kommando till laserområdet, det vill säga, ställ in baudhastigheten till 57600 bps; RangeFinder skickar tillbaka "CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55" och "0x 02 0x 40" indikerar att den nuvarande baudfrekvensen har ställts in på 57600 bps;

D.Send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" Kommando till Laser RangeFinder, i .e. Ställ in baudhastigheten till 115200 bps; RangeFinder returnerar "CC 01 19 00 01 00 04 80 00 00 00 9D 55", "0x 04 0x 80" indikerar att den nuvarande baudhastigheten har ställts in på 115200 bps.
