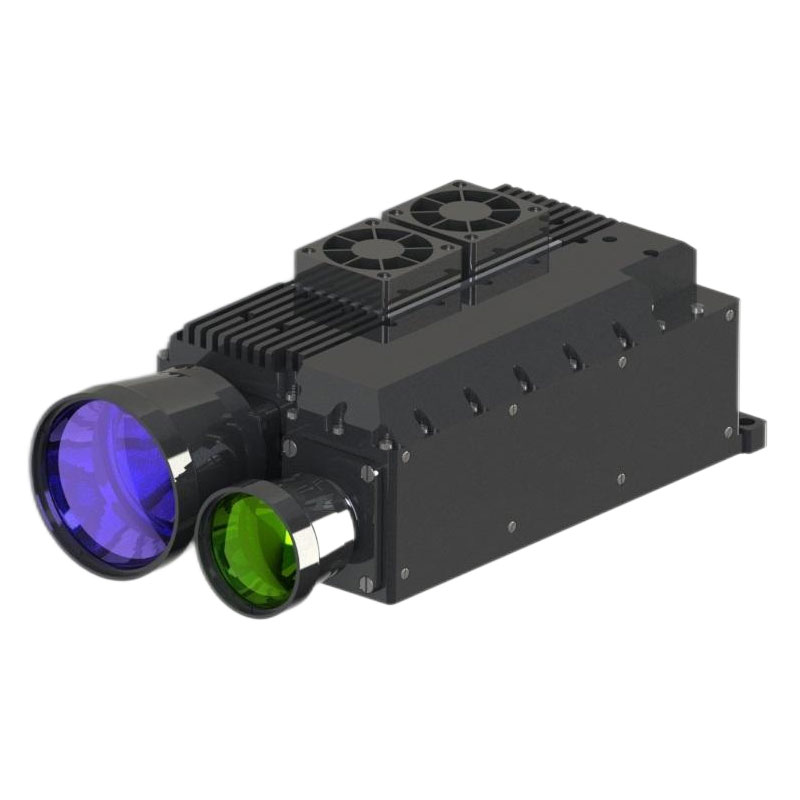

100MJ 1064NM LASER TARGE DESITITATOR

För att kunna använda denna produkt säkert, läs denna instruktion noggrant innan du använder denna produkt
● Denna laserbild är en precisionsmekanisk precision. Underlåtenhet att arbeta enligt bestämmelserna kan leda till farlig laserskada. Öppna eller justera inte någon del av laserfotometern, eller försök att reparera eller justera laserfotometerns prestanda.
● Var uppmärksam på elektrostatiskt skydd: De elektroniska delarna av laserfotometern är elektrostatisk urladdningskänslig utrustning. Rör inte vid någon elektronisk utrustning utan skyddsåtgärder.
● Slå på laserfotometerströmmen för drift endast inom det angivna spänningen och kraftområdet.
● Rör inte vid den optiska linsen med fingrarna eller hårda föremål (för att förhindra fettföroreningar eller repor).
● Mät inte mål med hög reflektion på för nära avstånd (för att förhindra skador på detektorens kärnkomponenter).
● Förvara inte under icke-specificerade förhållanden (hög föroreningsmiljö, utöver lagringstemperaturområdet etc.).
● Laserfotometern får inte utsättas för stark mekanisk påverkan (vibration, påverkan, fall etc.).
Exponera inte laserfotometern för plötsliga temperaturförändringar (> 3 ℃/min) (för att förhindra linssprickor).

STA-1064100M medium laserfotometer (nedan kallad laserfotometer) är en precisionsfotoelektrisk produkt som överför lasern till ett specifikt mål och beräknar avståndsinformationen enligt laserflygtiden. Det har egenskaperna för enastående prestanda och enkel drift. Laserfotometern tillhör ögonsäkerhetsprodukterna genom seriekommunikation.
1.1. Huvudkompositionen för laserfotometer
Laserfotometer är en precisionsfotoelektrisk integrerad produkt, och dess huvudkomposition visas i figur 1:

1.2 Laserfotometerns huvudfunktioner är följande:
● Laseravståndsfunktion och realtidsrapporteringsavstånd;
● Kraftpolaritet omvänd anslutningsskydd, överströms- och överspänningskretsskyddsfunktion;
● Kan mata ut laserljus synkroniseringssignal;
● Kan rapportera den nuvarande arbetstemperaturen i realtid för att värddatorn ska bedöma och beräkna;
● Laser out Times Reporting Function;
● Slå på och stänga av kontrollen;
● Med en enda variering, kontinuerlig funktion;

Tabell 1 Anger isoleringsresistensvärdena för mätpunkterna

◆ Extern logotyp (inklusive produktnummer) ska fixas ordentligt, tydligt, fullständigt och lätt att identifiera.

När laserbilden har startats släpps laserpulsen med en periodisk frekvens på 1Hz, som når det uppmätta målet genom överföringsantennen. De flesta av strålen absorberas eller återspeglas diffus av målet, medan en mycket liten del av strålen återgår till den mottagande antennen och konvergerar på detektormodulen. Detektormodulen samplar den reflekterade signalen och erhåller avståndsinformationen för det uppmätta målet genom en algoritm.
Exempel på beräkning:
Mätningstid (en rundtur) = 10us
Förökningstid (ett sätt) = 10us/2 = 5us
Ranging avstånd = Lätt hastighet × resetid = 300000 km/s × 5us = 1500m

Atmosfärisk synlighet har en stor inverkan på laserfotometerns prestanda. Se figur 2 för att denna produkt varierar i olika synlighet.

Figur 2 Förhållandet mellan laserfotometerns och atmosfäriska synlighet

Laser RangeFinder använder en laserkälla i bandet 1064nm. När du använder lasern i detta band är det nödvändigt att undvika den utgående strålen direkt in i det mänskliga ögat så långt som möjligt för att förhindra mänsklig ögonskada.

Det mekaniska gränssnittet för laserfotometern består av 3 genom hål, som är fixerade på installationsplattformen med 3 M5 -skruvar. Måtten på de mekaniska och optiska gränssnitten visas i figur 3 nedan.

Figur 3 visar de mekaniska och optiska gränssnitten

7.1 Elektriskt gränssnitt för laserfotometer

7.2 Programvara
7.2.1 Kommunikationsprotokolldefinition
422 Buss används för datautbyte mellan laserbilden och den övre datorn, och dess egenskaper är följande:
7.2.1.1 Baud Rate: 38.40kbps;
7.2.1.2 Byte Construction: Low Byte First, High Byte After; Låg byte först, hög byte sist;
7.2.1.3 Byte Composition Format: 1 Startbit, 8 Data bit, 1 stoppbit;
7.2.1.4 Kommunikationscykel: 20ms.
7.2.2 Systemprogramvaran skickar instruktioner till laserfotometern
Arbetsinstruktionerna som skickas av systemprogramvaran till laserfotometern visas i tabell 2.

Tabell 2: Arbetsinstruktioner

7.2.3 Laserfotometern skickar data till systemprogramvaran

Tabell 3: Fråga feedback -datainformationen

Tabell 4: Range Echo Data Information

7.2.4 Tillbehör
Förutom laserfotometern innehåller denna produkt följande tillbehör:
◆ Produktförpackningslåda (för batchprodukter)
◆ Drift och underhållshandbok
◆ Produktcertifikat
◆ Produkthistoria
◆ Muslinhandskar
◆ J30J-21TJL-kontakter

8.1 Rengöring, underhåll och lagring
Rengöring av laserfotometern inkluderar rengöring av linsen och rengöring av huset.
Linsrengöring:
8.1.1 Dammpartiklar bör blåsa bort med en luftblåsning. 8.1.2 Fingeravtryck bör först doppas i en liten mängd alkohol eterblandning med bomullstorkning och sedan i skuggan av naturligt lufttorka.
8.1.3 Använd inte tyg för att rengöra linsen.
Rengöring av ärendet:
8.1.4 De strukturella delarna ska gnuggas lätt med alkohol och låt torka naturligt.
8.1.5 Håll elektronik, pluggar och kablar så fria från fukt och smuts som möjligt.

8.2 Underhåll av laserfotometer:
Det finns inget behov av att upprätthålla laserfotometern under normalt arbetstillstånd. Det måste upprätthållas efter att ha lagrats i en dammfri miljö i mer än ett år. Underhållsmetoderna är följande:
8.2.1 Kontrollera om laserfotometern är normal i utseende.
8.2.2 Kontrollera att alla skruvar är säkra.
Lagring av laserfotometer:
8.2.3 Torka produkten noggrant före förpackningen.
8.2.4 får inte förvaras i friluft i fältet, lämpligt för lagring i temperaturen på 0 ℃ ~ 35 ℃, relativ fuktighet är inte större än 80%, inga frätande ämnen erosion, ingen stark mekanisk vibration och påverkan, inga starka magnetfältförhållanden.
8.3 Test
Operatörer bör ansluta sig ordentligt och skicka korrekta instruktioner i strikt överensstämmelse med kraft- och kommunikationsdefinitioner.
8.4 Service efter försäljning
Laserfotometer för precisionsprodukter, när det finns ett fel, får behovet av att återgå till fabriken för felanalys, positionering och underhåll inte reparera.
