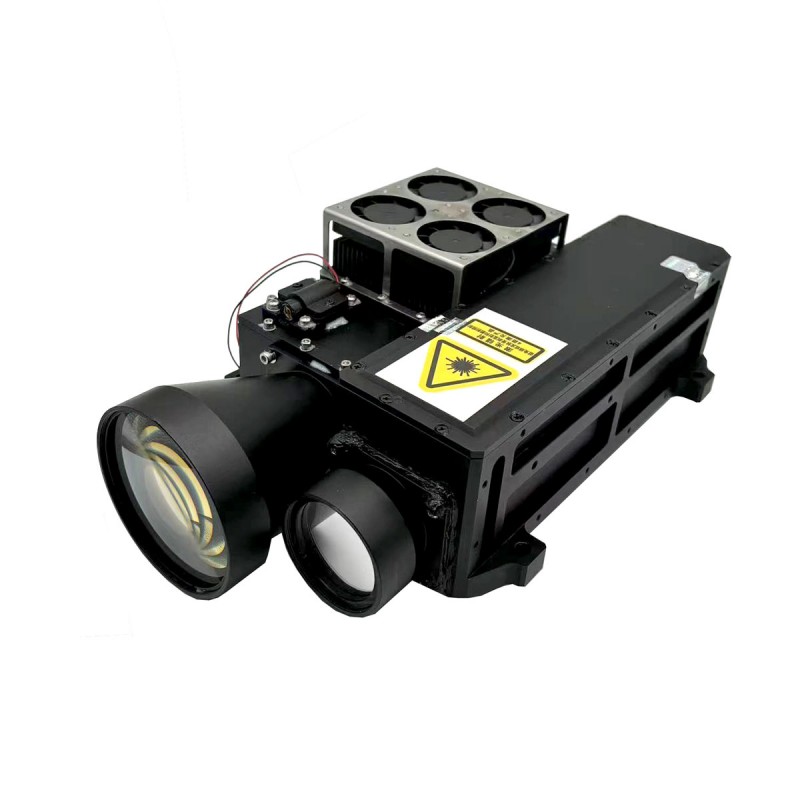

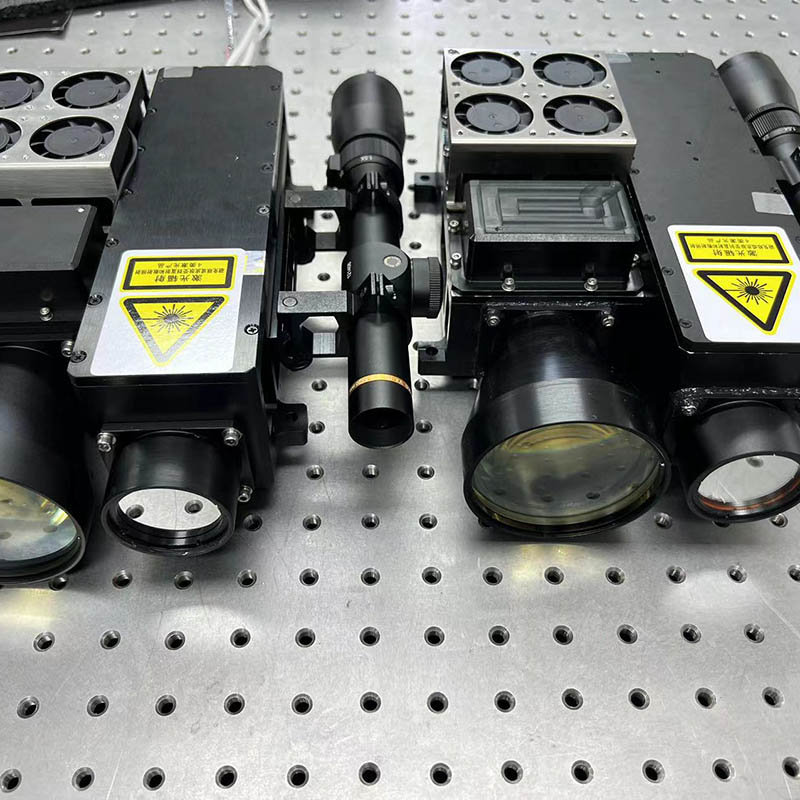

100MJ Laser Target Designator (LTD) WIHT LRF

STA-Z100M är en militär 100MJ Laser Target-designer som spelar en avgörande roll i precisionssystem som kan ge exakt vägledning för smart ammunition. Genom ett avancerat optiskt system markerar det målet med en laserstråle, vilket säkerställer att precisionsstyrda vapen kan förstöra målet med extremt hög noggrannhet och effektivitet.

Skicka förfrågan

Produktbeskrivning

Denna modell av Laser Target -designator antar den integrerade designen, systemet består av en laserljuskälla och drivrutin, en avståndsmätningsmodul, ett observationssystem och en kontrollmodul.

Huvudfunktion

Målvägledning
Målavståndsbestämning
Demonterad riktad stråle

Huvudtekniska indikatorer

Huvudparametrar för laserljuskälla
Arbetsvåglängd	1064nm ± 1nm
Pumpläge	halvledarens sidopump
Bestrålningsfrekvens	Exakt kod 45ms - 125 ms (kontrollkod 20Hz)
Triggermetod	Båda int. trigger och ext. Trigger (triggerfördröjning: 304US+-1US)
Utgångsenergi	≥100mj@20Hz
Max.irRadiation Distance	≥12 km
Q Växlingsläge	elektrooptisk Q-omkopplare
Pulsbredd	10ns ~ 20ns
Stråldivergensvinkel	Att använda 0,15 mrad (acceptansmetoden antar hålhålsmetod, och förhållandet mellan hålhål och hålfritt är inte mindre än 86,5%)
Pulsenergistabilitet	≤8%(RMS)
Bestrålning arbetscykel	Arbetar 90 -tal, intervall 60 -talet; 4 cykler (normal temperatur eller låg temperatur), 1 cykel (hög temperatur 60 ℃)
Strömförsörjning	DC 24V ± 4V
Driva	<240W (Normal temperaturstandby ström: <2a, topparbetande ström <10a, hög och låg temperaturstativ ström <3,5A)
Kommunikationsserieport	Rs422
Externt triggergränssnitt	3V Differential Level Drive, RS422 Gränssnitt (fördröjningstid är 304US +/- 1US från Trigger Signal till Lase Out)
Kodningstyp	Exakt frekvenskodning, tidskodning, pseudo slumpmässig kodning
Med hjälp av precision	<+-1us
Laseravståndsparametrar
Variationsläge	0 ~ 5Hz Ranging
Maximalt uppmätt avstånd	> 30 km (20 km synlighet, 2,3x2,3 m typiskt mål, målreflektans> 20%)
Minst uppmätt avstånd	300 m
Alltför noggrannhet	± 5 m
Miljöanpassningsbarhet
Låg temperatur	Driftstemperatur: -40C
Låg temperatur	Lagringstemperatur: -45 ℃
Hög temperatur	Driftstemperatur: + 60 ℃
Hög temperatur	Lagringstemperatur: +65 ℃.
Fuktig värme	Relativ fuktighet: 95%± 3%;
	Temperatur: +35 ℃ ± 2 ℃
	Lagringstid: 72 timmar.
Inverkan
Slagvågform	halv sinusformad puls
Toppacceleration	10g
Pulsbredd	11ms
Antal chocker	3 i vertikal axiell riktning
Vibration
Frekvensområde	5 ~ 16Hz Enkel amplitudförskjutning: 1,5 mm
Frekvensområde	16 ~ 200Hz (16 ~ 60Hz för optisk utrustning) Acceleration: 1,5 g
En skanningstid	12min
Varaktighet	vertikal axiell 36min

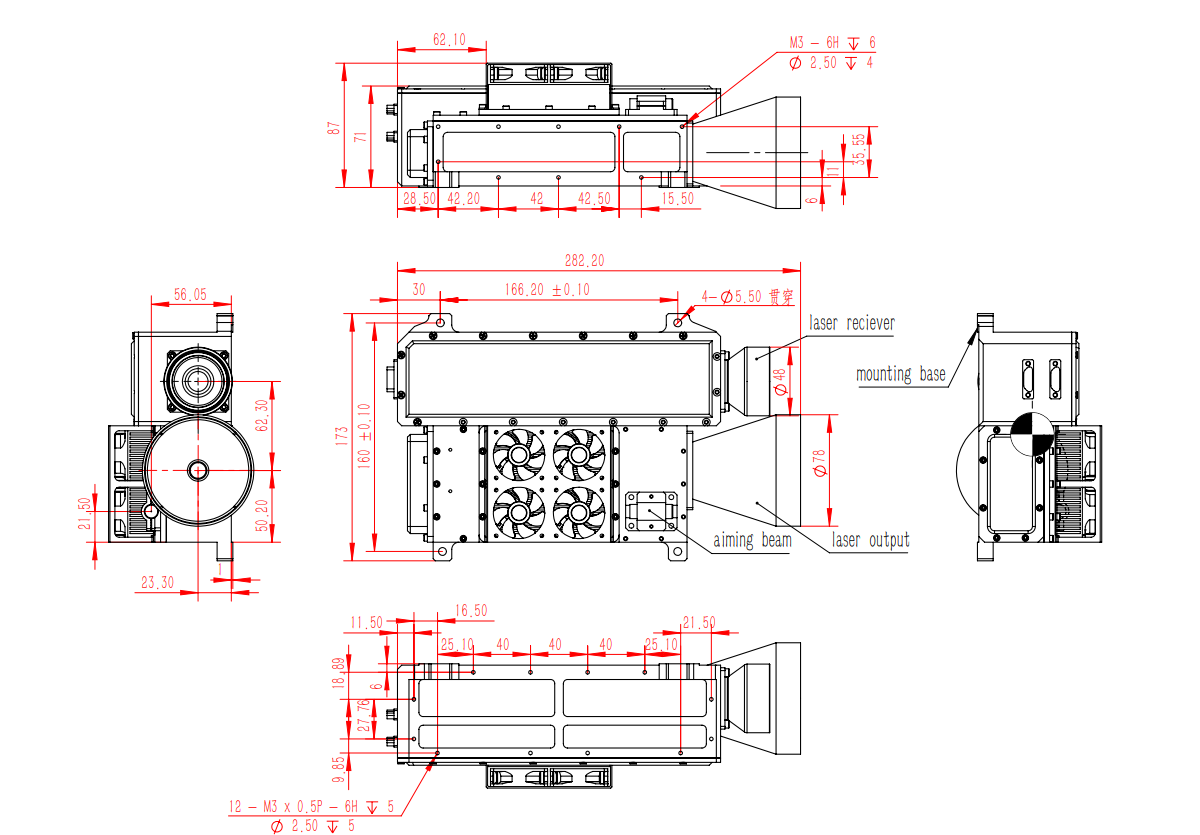

Volym av hela uppsättningen

Elgränssnitt

Kommunikationsanslutning (Socket Model J30J-15ZKP, Butt Plug-modell J30J-15TJ) PIN Definition

Stift	Definition	Innehåll	Typ av signal	Anmärkningar
1	Tx+	Rs422 Skicka positivt (lokalt)	Produktion	Objektvärd dator
2	Tx -	Rs422 Skicka negativt (lokalt)	Produktion	Objektvärd dator
3	Rx+	Rs422 får positivt (lokalt)	Input	Objekt övre dator
4	Rx -	Rs422 Få negativ (lokal)	Input	Objekt övre dator
5	Gard	Mark Rs422	Signalplats	Objekt övre dator
6				Tillverkarens felsökningspecial
7				Tillverkarens felsökningspecial
8				Tillverkarens felsökningspecial
9				Tillverkarens felsökningspecial
10				Tillverkarens felsökningspecial
11				Tillverkarens felsökningspecial
12				Tillverkarens felsökningspecial
13				Tillverkarens felsökningspecial
14		Externt tidssystem +	Input	Rs422 Differential
15		Ytter Time Tong -	Input	Rs422 Differential

Strömanslutning (Plug -typ J30J02P020P000S0P120, PLUG TYP J30J02P020S000S0L000) PIN Definition

Stiftnummer	Definition	Anmärkningar
A, B	24V	Trådfärgen är röd
C, d	Gard	Trådfärgen är svart

Nyckelprestandaindikatorer

Strömförsörjning och strömförbrukning	Strömförsörjningsområde	20V ~ 33V, DC
	Energiförbrukning	Toppkraften är inte mer än 240W, standby -kraft är inte mer än 60W (rumstemperatur)
Pålitlighet	MTBF är inte mindre än 4000H (total avfyrningstid är större än 3 miljoner)
Säkerhet	Ställ in en varningsanordning för att lasern ska fungera
	Lasersändarens utgång är försedd med uppenbara varningstecken
	Utrustningen är väl jordad
Underhållbarhet	Alla större funktionella komponenter och utrustning har både felindikatorer och indikatorer för normal drift
	Den genomsnittliga reparationstiden MTTR är inte mer än 20 minuter
Elektromagnetiska kompatibilitetskrav	I systemets startprocess kan utrustningen vara kompatibel med annan utrustning i systemet och fungera normalt

Krav på miljöanpassningsförmåga

Temperatur	Driftstemperatur		-40 ℃ ~ +60 ℃
	Lagringstemperatur		-45 ℃ ~ +70 ℃
Fuktig värme	Relativ luftfuktighet		95% ± 3%
	Temperatur		+25 ° C ± 2 ° C
	Lagringstid		72h
Vibration	Vibrationsspektrumform (GRMS = 6,06)		20Hz till 80Hz			+3db/okt
			80Hz till 350Hz			G2/0,04 Hz
			350Hz till 2000Hz			-3db/okt
	Vibrationsriktning och tid		Vibrera i två riktning i minst 10 minuter. (Vibration i två riktningar, dvs X -axeln som är längs laseraxeln och Z -riktningen också)
	Kontrollpunkt		bör väljas i fixturen eller skakningsytan nära produktens maximala styvhet, stor utrustning kan använda multi-punkts genomsnittlig kontroll
	Övervakningspunkt		Övervakningspunkten bör väljas i den viktigaste delen av produkten som testas, så att rotens medelkvadrat accelerationssvar inte överskrider den maximala tillåtna designen (GRMS = 6,06)
	Installationskrav		Provet är ordentligt fäst vid skakningstabellen, och för produkter utrustade med stötdämpare bör stötdämparna tas bort innan de testas
	Prestationskontroll		Under vibrationstestning med utrustningen påslagen måste alla prestationsindikatorer uppfylla de tekniska kraven som anges i designdokumentet. I händelse av misslyckande är reparationer tillåtna. Efter reparationen bör det spektrala värdet reduceras till 0,01 g²/Hz, GRMS = 3,03, och provet bör underkastas vibrationer i den riktning som är mest mottaglig för vibrationer under 10 minuter under acceptansprovet.
Temperaturcykel	Temperaturområde		Starttest		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Temperaturförändringshastigheten		Temperaturökning		10 ℃/min
			Kyl		10 ℃/min
	Cykeltider		Tio cykler bör slutföras, vilket säkerställer att de två senaste cyklerna är utan fel. Om ett fel uppstår under de senaste 2 cyklerna, efter reparationer, krävs ytterligare 2 felfria cykler.
	Cykeltid		En cykeltid är 4 timmar, en cykel inkluderar temperaturökning → Temperaturvistelse → Kylning → Temperaturvistelse → Temperaturökning
	Hög och låg temperatur uppehållstid		Uppehållstiden beror på provets värmekapacitet. Baserat på principen om produktens termiska eller kallpermeabilitet upprätthålls provetets inre temperatur i 5 minuter efter att ha nått stabilitet
	Kraven för produkten som testas		Allmänt temperaturcykeltest med hela maskinen, bör vara så långt som möjligt för att öppna locket
	Kontrollera och reparera		I krafttestutrustningen, efter varje temperaturcykeltest, är det nödvändigt att bekräfta att utrustningen är fri från fel innan du fortsätter till nästa temperaturcykel
Drenningskrav	Drenning utförs med hela utrustningen
transportkrav	Utrustning måste transporteras som ett helt fordon
	Om produkten inte har genomgått ett vägtransporttest kan du utföra ett inomhustransportsimuleringstest med ett simuleringstransporttabell. Detta test involverar genomförande av ett sinusformat cykliskt vibrationstest för att bedöma produktens prestanda
	Kraven i det simulerade transporttabelltestet är följande
	Testförhållanden	Frekvens		5Hz ~ 200Hz
		Amplitud		5Hz ~ 7Hz
		Amplitud 12mm ~ 8mm
		7Hz ~ 200Hz Equal Acceleration 1.5g
		Vibrationstesttillstånd tillåtet avvikelse är densamma som bredbands slumpmässiga vibrationstest
	Riktning	vertikal axelriktning och sida; orientering: vertikal och lateral till axeln
	Cykeltid	log-scan 5Hz ~ 200Hz ~ 5Hz, 12 min per cykel; När provets resonansfrekvens mäts under 5Hz, kan testfrekvensen förlängas till 2Hz, 2Hz ~ 200Hz ~ 2Hz skanning, skanningstiden bör vara 15 min. Vibrationstiden i varje riktning är 90MIN
	Efter transporttestet, kontrollera om det finns några tecken på skador eller strukturell lossning och genomföra en inspektion av tekniska index för att säkerställa att de uppfyller designkraven
